摘要 瓦楞紙板作為瓦楞紙箱的核心材料，其生產(chǎn)過(guò)程中的每一個(gè)環(huán)節都直接影響最終產(chǎn)品的質(zhì)量。本文系統介紹了瓦楞紙板的生產(chǎn)工藝流程，包括原紙準備、預熱、壓楞、涂膠、貼合、烘干和橫縱切等關(guān)鍵步驟，并深入分析了各工序中的關(guān)鍵質(zhì)量控制點(diǎn)及影響因素。此外，文章還探討了瓦楞紙板生產(chǎn)中常見(jiàn)的質(zhì)量問(wèn)題及其解決方法。最后，通過(guò)一個(gè)企業(yè)案例，展示了如何通過(guò)優(yōu)化生產(chǎn)工藝來(lái)提高瓦楞紙板的質(zhì)量，為行業(yè)提供了實(shí)踐參考。
關(guān)鍵詞 瓦楞紙板；生產(chǎn)工藝；質(zhì)量控制；關(guān)鍵控制點(diǎn)；脫膠；起泡；厚度不均；橫縱切精度
瓦楞紙板是瓦楞紙箱的主要原材料，其質(zhì)量直接決定了紙箱的強度、耐用性和保護性能。隨著(zhù)市場(chǎng)對包裝材料性能要求的不斷提高，瓦楞紙板的生產(chǎn)工藝和質(zhì)量控制變得尤為重要。本文旨在通過(guò)對瓦楞紙板生產(chǎn)工藝的詳細分析，探討各工序中的關(guān)鍵質(zhì)量控制點(diǎn)及影響因素，識別常見(jiàn)質(zhì)量問(wèn)題，并提供解決方案，為行業(yè)提供技術(shù)參考。

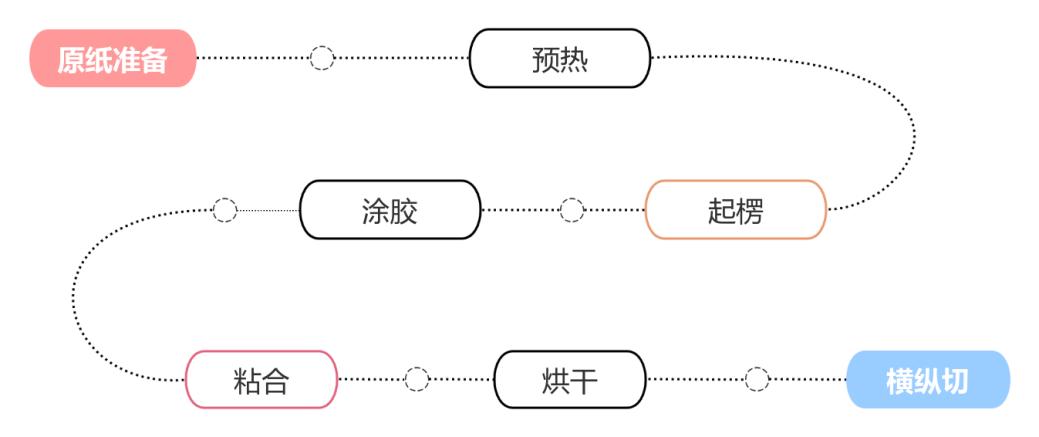

瓦楞紙板的生產(chǎn)工藝流程如下圖，主要包括以下幾個(gè)主要生產(chǎn)工序：
（一）原紙準備工序
原紙是瓦楞紙板生產(chǎn)的基礎材料，通常包括面紙、里紙和瓦楞芯紙，其質(zhì)量直接影響到瓦楞紙板的性能。應根據瓦楞紙板的用途、性能及用戶(hù)要求，選擇合適的楞型和原紙類(lèi)型，如牛皮掛面紙、箱板紙、芯紙等。同時(shí)，要嚴格控制原紙的質(zhì)量，包括紙張的環(huán)壓強度、厚度、裂斷長(cháng)、耐破強度等物性指標。
在進(jìn)入生產(chǎn)線(xiàn)前，建議在進(jìn)入生產(chǎn)線(xiàn)前有一個(gè)初步的預處理工藝，如預熱、調濕等。預熱可以增加原紙的柔韌性，有利于后續的瓦楞成型和粘合；調濕則是為了保持原紙的含水率在一定范圍內，確保紙張的強度和穩定性。
預熱后的瓦楞芯紙通過(guò)瓦楞輥進(jìn)行起楞，形成瓦楞形狀。瓦楞的楞距和楞高直接影響瓦楞紙板的緩沖性能和抗壓強度，研究表明，瓦紙的裂斷長(cháng)等不達標的物性質(zhì)量問(wèn)題也會(huì )造成碎瓦現象。
起楞后的瓦楞芯紙通過(guò)涂膠機進(jìn)行涂膠，膠水的均勻性和用量直接影響瓦楞紙板的粘合強度。
將面紙、瓦楞芯紙和里紙在熱板上進(jìn)行粘合，通過(guò)加熱和加壓，使膠液固化，將各層紙張牢固地結合在一起。粘合過(guò)程中，要注意控制好溫度、壓力和時(shí)間等參數，以確保粘合效果良好，避免出現氣泡、脫膠等質(zhì)量問(wèn)題。
粘合后的瓦楞紙板中含有一定的水分，需要進(jìn)行烘干處理，以降低含水率，提高紙張的強度和穩定性。在烘干過(guò)程中，要控制好溫度和時(shí)間，避免過(guò)度烘干導致紙張干燥、脆裂，或烘干不足造成紙張含水量過(guò)高、強度不足。烘干后的瓦楞紙板溫度較高，需要進(jìn)行冷卻處理，以防止紙張變形和翹曲。通常采用自然冷卻或風(fēng)冷等方式進(jìn)行冷卻，使瓦楞紙板的溫度逐漸降至室溫。
橫縱切操作：根據客戶(hù)的訂單要求，將烘干冷卻后的瓦楞紙板進(jìn)行橫切和縱切成所需的尺寸和規格。切割過(guò)程中，要使用鋒利的刀具，并控制好切割速度和壓力，確保切口平整、光滑，無(wú)毛邊、裂口等缺陷。將切割好的瓦楞紙板按照一定的規則進(jìn)行堆碼存放，注意堆放的層數和高度，避免因堆放不當造成紙張變形或損壞。同時(shí)，要控制好倉庫的溫濕度，防止紙張受潮或發(fā)霉。
關(guān)鍵控制點(diǎn)：原紙的定量、緊度、環(huán)壓強度等物性指標。原紙的定量偏差應控制在±3%以?xún)?。原紙的環(huán)壓強度應符合相關(guān)標準要求，一般要求環(huán)壓強度不低于一定標準數值。原紙的水分含量應在規定范圍內，一般為6%-8%。水分含量過(guò)高或過(guò)低都會(huì )影響紙張的性能和加工質(zhì)量。
影響因素：原紙的質(zhì)量、儲存條件、環(huán)境溫濕度等。
關(guān)鍵控制點(diǎn)：預熱溫度和時(shí)間。
影響因素：原紙的厚度、含水量、環(huán)境溫度等。
關(guān)鍵控制點(diǎn)：瓦楞輥的溫度、壓力、速度。瓦楞的形狀應規整，高矮一致，間距均勻。瓦楞的高度和寬度偏差應控制在±2mm以?xún)?，否則會(huì )影響瓦楞紙板的緩沖性能和外觀(guān)質(zhì)量。定期檢查瓦楞輥的磨損情況，及時(shí)修復或更換磨損嚴重的瓦楞輥。瓦楞輥的壓力對瓦楞成型質(zhì)量有重要影響。壓力過(guò)大，會(huì )導致瓦楞變形、破裂；壓力過(guò)小，則無(wú)法形成清晰的瓦楞。
影響因素：瓦楞輥的磨損程度、原紙的柔韌性、環(huán)境溫濕度等。
鍵控制點(diǎn)：膠水的粘度、涂膠量、涂膠均勻性。要選質(zhì)量好、固含量適中、黏度適宜的膠水。需定期檢測膠水性能，同時(shí)注意保存和使用期限，避免使用過(guò)期的膠水。涂膠量過(guò)少會(huì )導致粘合不牢、脫膠，過(guò)多會(huì )增加成本且造露瓦等質(zhì)量問(wèn)題。根據瓦楞紙板用途和性能要求合理控制，一般為100-150mL/m2。
影響因素：膠水的配方、涂膠機的精度及環(huán)境溫濕度等。
關(guān)鍵控制點(diǎn)：粘合壓力、速度、溫度。粘合溫度過(guò)低，膠液固化慢，影響粘合強度；溫度過(guò)高，紙張可能焦化、變黃。粘合壓力不足，粘合不緊密；壓力過(guò)大，可能壓潰瓦楞。
影響因素：施膠輥的平整度、膠水的固化速度、環(huán)境溫濕度等。
關(guān)鍵控制點(diǎn)：烘干溫度、時(shí)間、風(fēng)速。烘干溫度和時(shí)間應根據瓦楞紙板的厚度、含水率和膠水種類(lèi)等因素進(jìn)行合理調整。溫度過(guò)高或時(shí)間過(guò)長(cháng)，會(huì )使紙張干燥、脆裂；溫度過(guò)低或時(shí)間過(guò)短，則無(wú)法達到烘干效果。一般情況下，烘干溫度控制在80-120℃，時(shí)間為3-5分鐘。
影響因素：烘干機的性能、紙板的厚度、環(huán)境溫濕度等。
關(guān)鍵控制點(diǎn)：橫縱切精度、刀具鋒利度、切割速度、壓線(xiàn)位置。
影響因素：刀具磨損、設備精度、操作人員技能水平、紙板厚度和硬度。

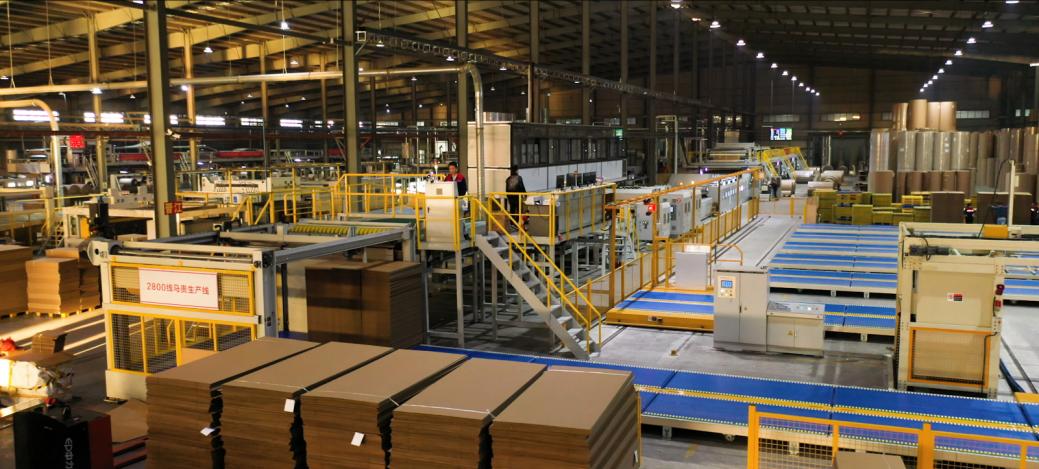

這里最好是一張瓦楞紙板生產(chǎn)線(xiàn)，起楞部的特寫(xiě)圖片
原因分析：膠水粘度不足、涂膠不均勻、貼合壓力不足、烘干不充分等。
解決方法：調整膠水配方，確保涂膠均勻，增加貼合壓力，優(yōu)化烘干工藝。
原因分析：膠水涂布過(guò)多、貼合壓力不均、烘干溫度過(guò)高或過(guò)低等。
解決方法：控制膠水涂布量，調整貼合壓力，優(yōu)化烘干溫度和時(shí)間。
原因分析：原紙厚度不均、壓楞壓力不均、貼合壓力不均等。
解決方法：嚴格控制原紙質(zhì)量，調整壓楞和貼合壓力，確保各工序的均勻性。
原因分析：刀具磨損、設備精度不足、橫縱切參數設置不當、操作人員失誤。
解決方法：定期檢查和更換刀具，校準設備精度，優(yōu)化橫縱切參數，加強操作人員培訓。
原因分析：刀具安裝不正確、橫縱切速度過(guò)快、紙板厚度不均。
解決方法：正確安裝刀具，調整橫縱切速度，嚴格控制紙板厚度。
四、案例分享：某企業(yè)通過(guò)優(yōu)化生產(chǎn)工藝提高瓦楞紙板質(zhì)量
某瓦楞紙板生產(chǎn)企業(yè)接到客戶(hù)投訴，反映其生產(chǎn)的瓦楞紙板存在脫膠、厚度不均和橫縱切尺寸不準確的問(wèn)題。經(jīng)調查發(fā)現，問(wèn)題主要源于涂膠不均勻、貼合壓力不足以及橫縱切工序的刀口老化。
1. 為解決這些問(wèn)題，企業(yè)采取了以下措施：
2. 優(yōu)化涂膠工藝：調整膠水配方，增加涂膠機的精度，確保膠水涂布均勻。
3. 調整貼合壓力：增加貼合壓力，確保各層紙張緊密粘合。
4. 改進(jìn)烘干工藝：優(yōu)化烘干溫度和時(shí)間，確保膠水充分固化。
5. 優(yōu)化橫縱切工藝：定期檢查和更換刀具，校準橫縱切設備精度，優(yōu)化橫縱切參數，加強操作人員培訓。
經(jīng)過(guò)改進(jìn)后，瓦楞紙板的脫膠問(wèn)題得到顯著(zhù)改善，厚度均勻性大幅提高，橫縱切尺寸也更加準確，客戶(hù)滿(mǎn)意度顯著(zhù)提升。
瓦楞紙板的生產(chǎn)工藝復雜，涉及多個(gè)工序和關(guān)鍵質(zhì)量控制點(diǎn)。通過(guò)對各工序的詳細分析和優(yōu)化，可以有效提高瓦楞紙板的質(zhì)量，減少常見(jiàn)質(zhì)量問(wèn)題的發(fā)生。本文通過(guò)對瓦楞紙板生產(chǎn)工藝的深入探討，為行業(yè)提供了技術(shù)參考和解決方案。未來(lái)，隨著(zhù)技術(shù)的不斷進(jìn)步，瓦楞紙板生產(chǎn)工藝將更加智能化和精細化，為包裝行業(yè)的可持續發(fā)展做出更大貢獻。
本文2025年3月，發(fā)表于《紙箱世界》雜志——第185期
